ISP強力反擊細碎機工作原理:

本機主要由上下機架、轉子部、第一反擊板、第二反擊板、以及上、下調整部、傳動部組成。

電機經過三角帶傳動帶動轉子逆時針高速旋轉，物料自入料口進入破碎機腔內，被高速旋轉的轉子板錘打擊，沖擊至破碎腔頂部第一反擊板上的齒形反擊板后反彈，不斷同后續往上沖擊的物料碰擊破碎后，進入第二級破碎腔內，在耐磨齒板和板錘 的作用下產生巨大的壓力、彎曲力、摩擦力。物料在此破碎腔內被充分細碎研磨，顆粒形狀被充分整形，幾乎沒有針片狀物料存在。最后由機體下出料斗排出機體。

第一反擊板部和第二反擊板部均有彈性支承裝置，既可根據成品粒度大小不同進行調整，當進入少量小塊不可破碎物時又有彈性退讓作用。

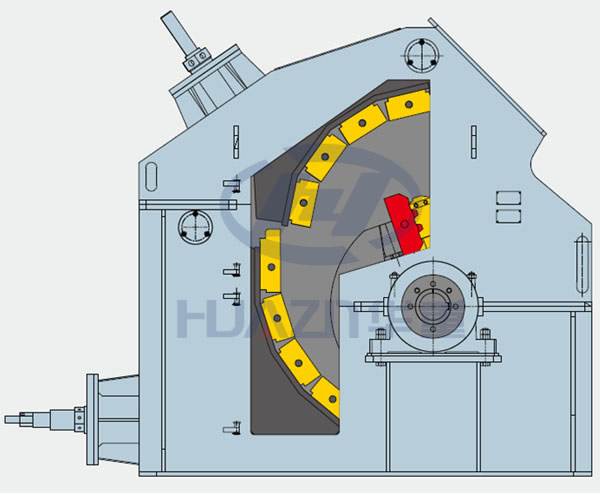

ISP強力反擊細碎機結構3D圖

ISP強力反擊細碎機結構組成：

1、上下機架之間通過法蘭聯結，便于拆裝和運輸。第一反擊板部通過懸掛軸和第一調整裝置固定于上機架上，第二反擊板部通過懸掛軸和第二調整裝置固定于下機架上。

2、轉子部與下機架軸承座固定在一起，轉子體與主軸之間采用錐套和鍵雙聯結，既方便拆裝，又保證主軸與錐套之間不會產生相對運動，磨損主軸。

轉子體采用焊接而成，磨損表面涂有硬質合金焊層，起到保護作用。

板錘和轉子之間通過楔形塊實現自鎖，具有裝配、拆卸簡單，運轉安全可靠的特點。

板錘采用特殊耐磨材料精鑄而成，可以調節、調頭使用，利用率高。

3、第一反擊板部和第二反擊板部分別通過懸掛軸和彈性調整裝置固定在上、下機架體上，反擊襯板和反擊板支架之間采用楔形插入安裝形式，兩端有止動片與反擊板支架用螺栓固定在一起。

兩反擊部通過彈性調整裝置進行調整，排料間隙調整迅速可靠。

機架兩側設有兩個獨特的大型門，打開此門板錘、反擊齒板均可不用吊升機架進行更換調整。
