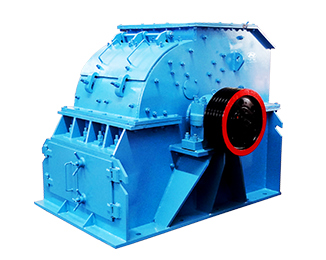

錘式破碎機

PCZ系列錘式破碎機主要用于建材行業的石料破碎，公路鐵路的建設，和其他應用石料的工業。該產品適用于中硬及以下各種物料的破碎作業，具有結構獨特、操作方式簡便、高效節能、產品粒型好，排料粒度大小可調、節約成本等特點。

【進料粒度】：750-1500mm

【生產能力】：250-2000t/h

【應用范圍】：砂石料場、混凝土制砂、干粉砂漿、機制砂、電廠脫硫、石英砂等。

適用物料:

產品優勢

產能大

破碎比大（一般為10-25，高者達50），生產能力高，產品均勻，過粉現象少
維護簡單

產品能耗低，結構簡單，設備質量輕，操作維護容易
性能好

機械結構可靠，生產效率高，適用性好。

細節參數

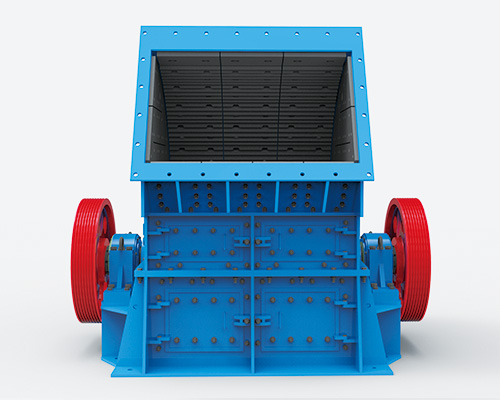

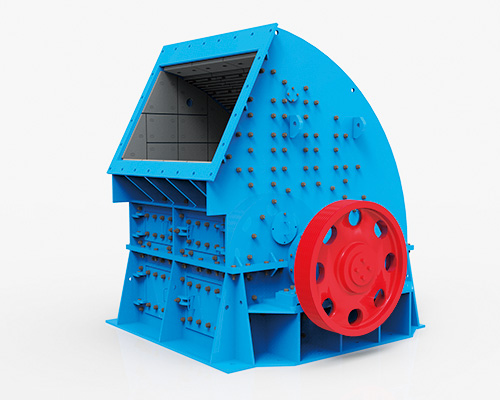

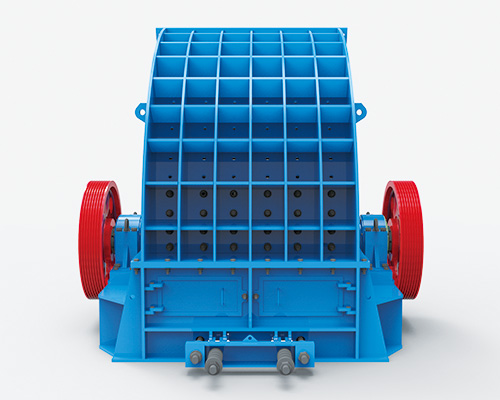

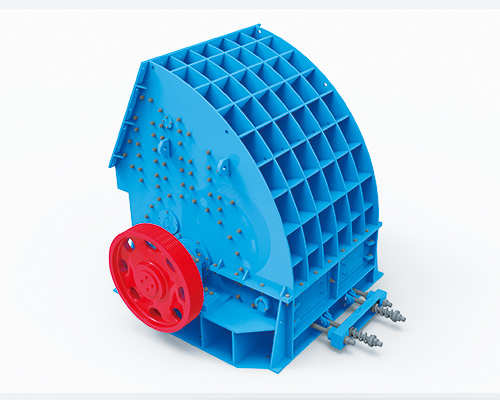

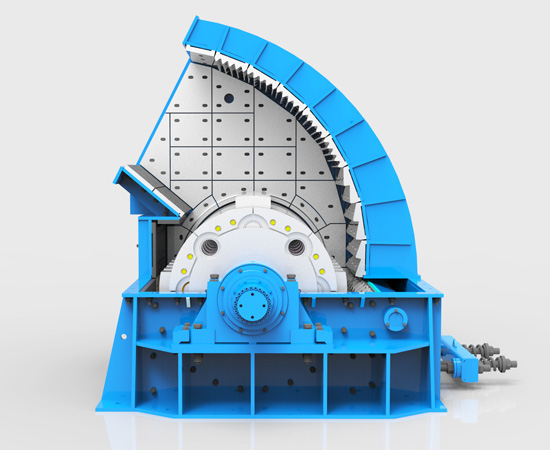

錘式破碎機細節圖

1、可實現大破碎比，排料粒度調節方便，成品料級配合理；無篦條設計，不會堵料；

2、可靠的過鐵和過載保護，調節部彈性裝置具有退讓緩沖作用；

3、重量化轉子，提高了可靠性和轉子的轉動慣量，提高破碎機處理能力；

4、蝸殼設計，背部通筋，內外部承受沖擊力強，機體結實，耐沖擊不變形；

5、高鉻復合錘頭，壽命長，八路錘孔，四路備用；

6、采用卡簧銷軸固定的耐磨護圈，更換方便，降低勞動強度，增加開機時間；

7、選配工裝，方便更換錘頭、錘軸。

錘式破碎機工作原理

工作原理：錘式破碎機主要是靠沖擊能來完成破碎物料作業的。錘式破碎機工作時，電機帶動轉子作高速旋轉，物料均勻的進入破碎機腔中，高速回轉的錘頭沖擊、剪切撕裂物料致物料被破碎，同時，物料自身的重力作用使物料從高速旋轉的錘頭沖向架體內擋板、篩條，在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的物料阻留在篩板上繼續受到錘子的打擊和研磨，直到破碎至所需出料粒度最后通過篩板排出機外。

規格型號	轉子	進料口尺寸	進料粒度	處理能力（t/h）	功率（kW）
規格型號	直徑×長度	進料口尺寸	進料粒度	處理能力（t/h）	功率（kW）
PCZ-1512	Φ1500×1160	1280×1060	≤750	250-320	160×2
PCZ-1615	Φ1660×1550	1580×1350	≤1000	400-600	250×2
PCZ-1620	Φ1660×2010	2080×1280	≤1000	700-1000	400×2
PCZ-1820	Φ1850×2010	2080×1280	≤1000	2800-1200	450×2
PCZ-2125	Φ2150×2490	2600×1680	≤1500	1200-2000	630×2
