華重反擊式破碎機

PFQ系列主要型號有：PFQ1520、PFQ1320、PFQ1315C、PFQ1313C、PFQ1310B、PFQ1110B、PFQ1108B；

PFY系列主要型號有：PFY2223、PFY1823、PFY1819、PFY1715、 PFY1415、PFY1315Ⅱ；

BP系列主要型號有：BP55、BP44Ⅱ、BP33、BP22；

ISP系列主要型號有：ISP1513、ISP1313、ISP1310、ISP1010Ⅱ、ISP1008Ⅱ；

PFB系列主要型號有：PFB1315、PFB1313、PFB1310、PFB1010、PFB1008；

PFW系列主要型號有：PFW0808、PFW1010。

反擊式破碎機的應用范圍一覽

反擊破	PFQ系列		PFY系列		BP系列	ISP系列
破碎物料	軟、硬		軟、硬		軟	硬
進料粒度mm	200-400		200-400		600-1200	50-120
出料粒度mm	20-40		20-40		150-200	20-30
含泥量	<5%		<5%		<5%	<5%
板錘壽命h	5000	150	5000	150	700-1000	120-150
軟物料：一般指石灰石、白云石。抗壓強度<150Mpa；硬物料：一般指花崗巖、玄武巖、河卵石?？箟簭?qiáng)度>150Mpa。

PFQ系列強力渦旋反擊式破碎機可廣泛應用于水泥、建材、化工、冶金、電力等行業中多種物料的破碎，特別適用于鐵路、核電站、高速公路、水利工程等特殊行業使用的建筑骨料，如河卵石、安山巖、花崗巖和玄武巖等物料的破碎。

適用于不超過250Mpa的各種物料粗、中碎作業。

PFQ反擊式破碎機的特點特性

1.獨特的三腔渦旋結構，使其給料粒度更大，產能更大，產品粒型更好；

2.優化的轉子結構，能提供強大的轉動慣量和錘頭沖擊力，使破碎產量更高，破碎比更大；

3. 特殊設計的抗磨合金“C”型板錘，使其打擊面形狀在整個壽命周期內保持不變，保持產品粒型和級配穩定；

4.標準模塊化設計的腔體襯板及齒形反擊板，互換通用性強，利用率更高，使用壽命更長；

5.獨特的板錘固定裝置，使得板錘穩定性更高，拆裝更方便，大幅度提高工作效率；

6.設備的排料間隙可根據成品粒度、級配要求靈活調整；

7.標配液壓?jiǎn)㈤]機構或易損件更換的專用工具，應用靈活，操作簡便。

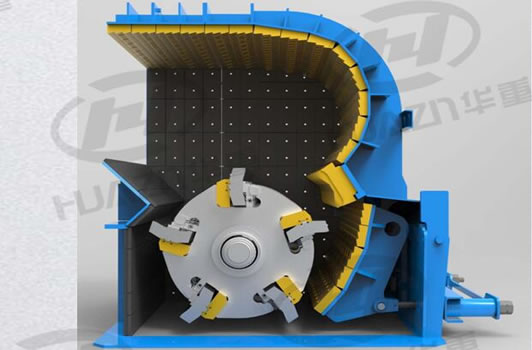

PFQ反擊式破碎機結構圖（3D）

工作原理

PFQ反擊式破碎機工作原理

電機經過三角帶傳動帶動轉子高速運轉，物料經入料口進入破碎腔內，被高速旋轉的轉子板錘打擊，沖擊渦旋破碎，未被充分破碎的大塊物料，在P破碎腔的厚齒板與板錘的作用下產生巨大的壓力與彎曲力，即使很難破碎的物料也能輕易被粗碎后進入下段S破碎和T破碎腔，物料在此二破碎腔內受到摩擦、擠壓、沖擊、折斷而得到中、細碎后，排出機體。

產品型號定義：例如PFQ1315 反擊破。P —破碎機 ；F —反擊式；Q —強力渦旋；13 —轉子直徑1300mm ；15 —轉子寬度1500mm。

PFY系列

PFY系列反擊式破碎機的開發，主要參考了美卓NP系列、山特維克S系列，法國BP系列，上建PF系列和我公司所有反擊破系列產品，綜合了上述公司反擊破產品的所有優點，并結合我公司各部門對產品在用戶現場和生產現場出現問題的反饋意見，進行了一次全方位的改進，使之具有高性能、低成本、操作簡單、維護方便，快捷的特點。

型號定義：例如PFY1315Ⅱ反擊破。P —破碎機 ；F —反擊式； Y —硬巖；13 —轉子直徑1300mm ；15 —轉子寬度1500mm ；Ⅱ —第二代產品（第一次改進）。

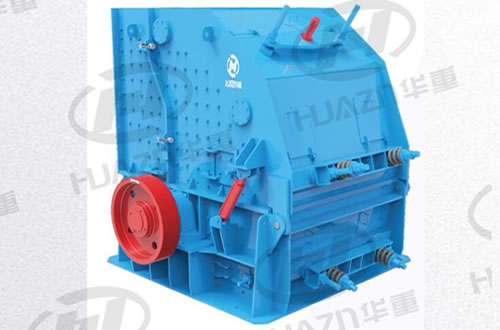

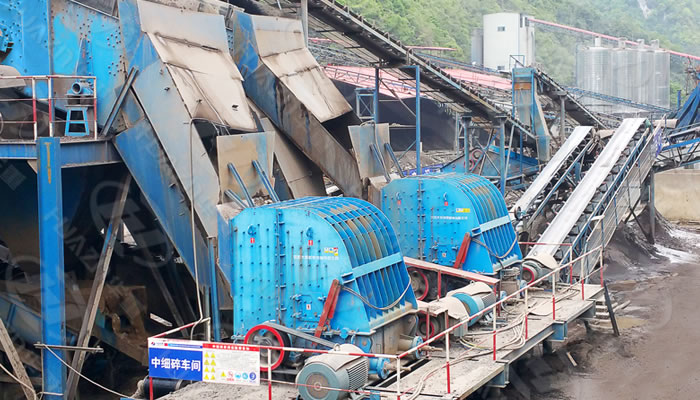

PFY系列反擊式破碎機實物圖

應用范圍

PFY系列硬巖反擊式破碎機主要用來加工河卵石、花崗巖、玄武巖之類較硬物料。

在破碎（如石灰石、白云石）時，較PFQ 系列大型腔有出料粒度較粗（≤5mm含量少，5~40mm的骨料比例大）的特點。

特點特性

1. 特殊設計的重型轉子結構，能夠提供極高的轉動慣量和錘頭沖擊破碎力，提高物料一次破碎成品率；

2. 獨特的板錘結構設計，使其破碎面輪廓形狀在整個壽命周期中保持不變，保持產品粒型和級配穩定；

3.標準模塊化設計的腔體襯板及齒形反擊板，互換通用性強，利用率更高，使用壽命更長；

4.獨特的板錘固定裝置，使得板錘穩定性更高，拆裝更方便，大幅度提高工作效率。

BP系列

BP系列粗碎反擊式破碎機主要用來加工石灰石、白云石之類較軟物料。主要特點是進料大，出料小，粒形好。

型號定義

例：BP33反擊破。B—BROYEUR（法語首位字母）漢語：破碎機；P—PERCUSSION（法語首位字母）漢語：反擊、撞擊；3—第 3 個型號 ；3—第 1 次改進。

命名規則

例：BP系列粗碎反擊破的命名規則是，根據型號的順序來命名。如第1，2，3，4，5個型號分別為BP1，BP2，BP3，BP4，BP5。產品改進后的命名規則是在原型號后面加上型號順序，如產品在第1次改進后，型號分別為BP11，BP22，BP33，BP44，BP55。

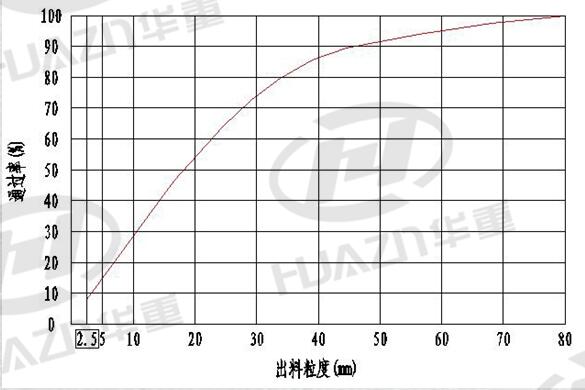

產品粒度曲線

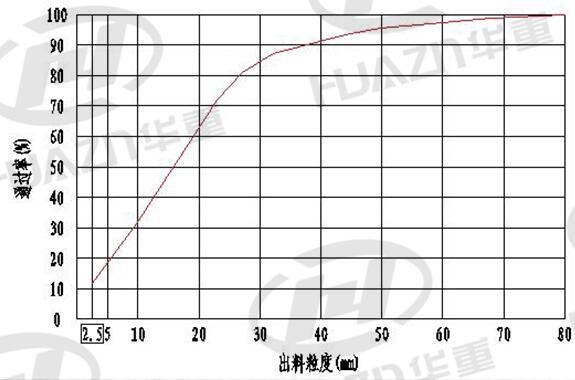

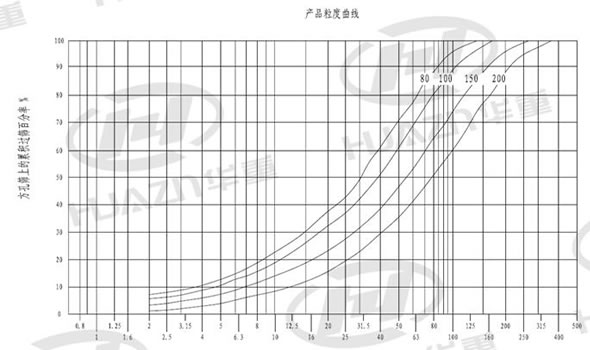

BP反擊式破碎機產品粒度曲線

特點特性

1.新型轉子體能夠提供極高的轉動慣量和錘頭沖擊力，提高物料一次破碎成品率。

2. 獨特的“S”形錘頭設計，使其破碎面輪廓形狀在整個壽命周期中保持不變，確保產品級配穩定。新穎的錘頭無螺栓固定形式，使更換錘頭更方便，快捷，提高維護效率。

3.反擊架靠自重懸掛，通過棘輪裝置調整排料間隙。

ISP系列

ISP系列硬巖細碎反擊式破碎機多用于第二、三級中細碎作業，兼具一定的小石整形效果。加工抗壓強度小于150MPa的物料中、細碎時，最大進料粒度400毫米，當加工抗壓強度大于150MPa的物料細碎時，最大進料粒度小于200毫米。產品形狀呈立方體，用于造砂時一次成砂率在30%以上，排料粒度大小可調，可選擇性破碎等特點。

特點特性

1.具有兩級且可調整的反擊破碎腔。破碎效率高。

2.機架兩側設有獨特的對稱大開門，便于更換板錘和反擊板。

3.板錘固定裝置，使得板錘穩定性更高，拆裝更方便，大幅度提高工作效率。

4.標準模塊化設計的腔體襯板及齒形反擊板，互換通用性強，利用率更高，使用壽命更長。

在結構設計上，具有兩級反擊破碎腔，均可調整。機體上下兩體，安裝方便。轉子采用錐套加鍵聯結，高效耐磨板錘和反擊板，均可插入式安裝，傾斜式軸承座，齒形反擊板，機架兩側設有獨特的對稱大開門，板錘和反擊襯板，均可打開此門更換。

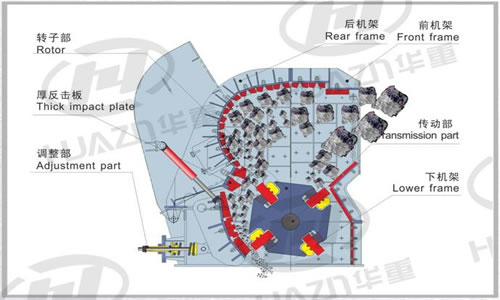

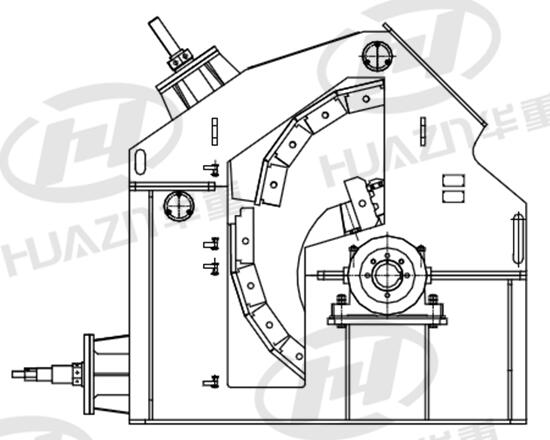

ISP系列反擊式破碎機結構圖
