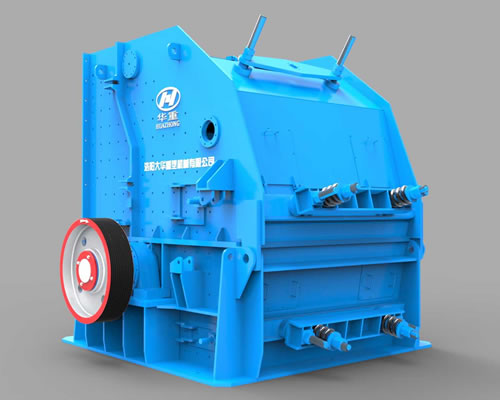

PFY系列硬巖反擊式破碎機

破碎規格多樣化

PFY系列硬巖反擊式破碎機是針對抗壓強度大于300MPa，莫氏硬度大于6級的石料而設計的系列機種。該機種在設計中巧妙地利用了破碎過程中的力學特性，運用世界上常使用的設計、分析軟件和計算技術，集國內優化設計、高性能材料、精確制造于一體，是目前國內外較先進的新機種。該機種轉子轉動慣量大、錘頭及耐磨襯板使用壽命長、產量高、成品物料呈多棱體形狀。全部型號都配置有液壓開啟、反擊架退讓裝置，大型號配置有錘頭起吊裝置。

【進料粒度】：300-600mm

【生產能力】：140-1200t/h

【應用范圍】：高速、高鐵、水利水電、建筑、商混等行業砂石骨料的破碎加工作業。

適用物料:

產品優勢

一次成品率高

特殊設計的重型轉子結構，能提供極高的轉動慣量和錘頭沖擊破碎力，提高物料一次破碎成品率。
產品配給穩定

獨特的板錘結構設計，使其破碎面輪廓形狀在整個壽命周期中保持不變，確保產品級配穩定。
備件成本低

易損件采用模塊化設計，通用互換性高，便于備件的管理，減少備件的成本。
易損件更換方便

后機架和檢修門同時開啟，即可更換該設備的全部易損件，大大提高工作效率。

細節參數

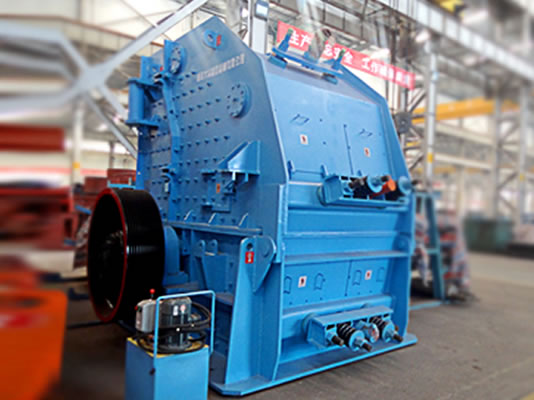

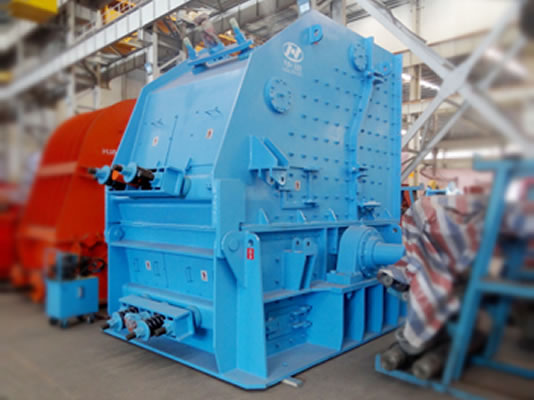

PFY系列細節圖

破碎規格多樣化

1、硬巖反擊式破碎機該硬巖反擊破碎機采用全新的制造技術，獨特的結構設計，加工成品呈立方體，無張力和裂縫，粒形相當好，能破碎進料粒度不超過、抗壓強度不超過的各種粗、中、細物料（花崗巖、石灰石、混凝土等）；

2、廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。其排料粒度大小可以調節，破碎規格多樣化；

3、反擊式碎石機設備采用全新的制造技術，獨特的結構設計，加工成品呈立方體，無張力和裂縫，粒形相當好，能破碎進料粒度不超過、抗壓強度不超過的各種粗、中、細物料（花崗巖、石灰石、混凝土等）。

規格型號	轉子直徑	最大進料粒度	處理能力 (t/h)		功率 (KW)
PFY1213	φ1250	300	140-180	≤40mm占(80%～90%)	160
PFY1311	φ1300	300	120-210		160
PFY1214	φ1250	400	150-240		220
PFY1315	φ1300	300	160-260		250
PFY1415	φ1450	400	200-320		315
PFY1715	φ1700	500	360-520		355
PFY1819	φ1820	500	400-650		2×315
PFY1823	φ1820	500	500-850		2×400
PFY2023	φ2020	600	650-1000		2×500
PFY2223	φ2210	600	750-1200		2×560

注：本生產能力為參考值，生產條件：開路破碎、干礦石、松散容量重為1.6t/³。生產能力受原料的抗壓強度、可碎性、磨蝕性、容量、級配、含水率、結晶組織、加工工藝流程等眾多因素響。

PFY系列硬巖反擊式破碎機工作原理？

反擊式破碎機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。

它采用全新的制造技術，獨特的結構設計，加工成品呈立方體，無張力和裂縫，粒形相當好，能破碎進料粒度不超過、抗壓強度不超過的各種粗、中、細物料（花崗巖、石灰石、混凝土等），廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。其排料粒度大小可以調節，破碎規格多樣化。
