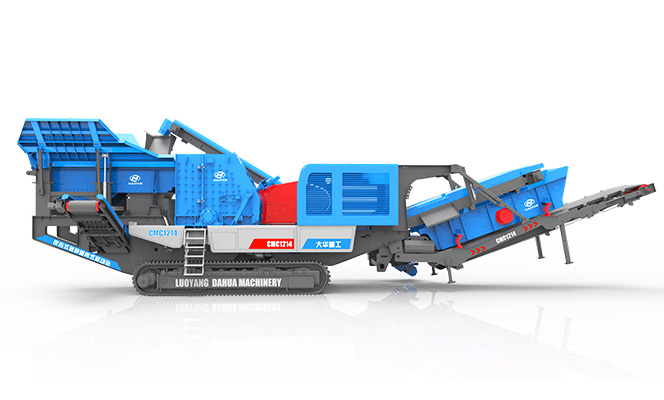

CMC系列履帶式反擊式移動破碎站

CMC系列履帶式移動反擊式破碎站用于中等硬物料的破碎作業，多采用“給料機+反擊式破碎機”的配置形式。

【進料粒度】：265-304mm

【生產能力】：165-300t/h

【應用范圍】：砂石料場、混凝土制砂、干粉砂漿、機制砂、電廠脫硫、石英砂等。

適用物料:

產品優勢

適應性強

整機設備能滿足幾乎所有的施工工況，適應性廣泛。
運行方便靈活

設備移動轉場便捷，現場可實現快速生產。
液壓控制、機動性強

備通過液壓系統易于實現轉速、過載保護、翻轉清料等的精確控制。
可折疊

側卸料皮帶可折疊。
操作控制簡單

可以單段集成操作控制，也可多段連鎖控制。

細節參數

細節圖

CMC系列履帶式移動反擊式破碎站優勢與特點

1、標準模塊化設計的腔體襯板及齒形反擊板，互換通用性強，利用率更高，使用壽命長。
2、該設備的排料間隙可以根據成品粒度、級配要求靈活調整。
3、獨特三腔渦旋結構，使其給料粒度更大，產能更大，產品粒型更好。
4、標配液壓啟閉機構或選配更換板錘的專用起吊工具，應用靈活，操作簡便。
5、易于在不同的使用工地直接進行專場。
6、配置合理，工藝流暢，生產效果高，產品粒型好。
7、可以與其他的移動式破碎站和移動式篩分站一起聯合使用。

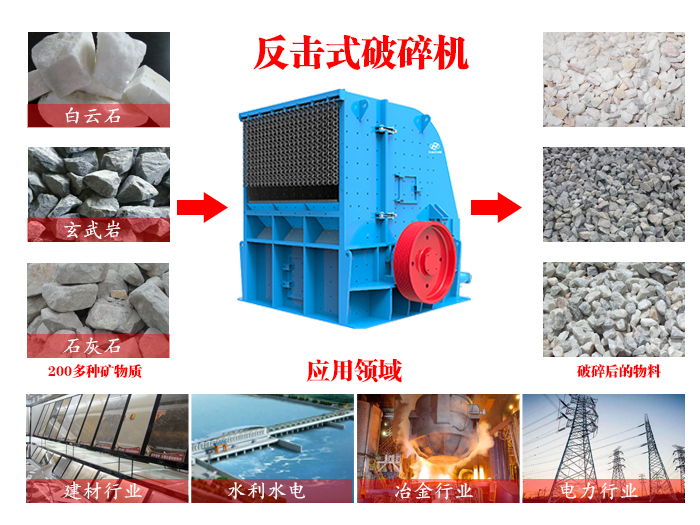

反擊式破碎站的介紹

高效液壓反擊式破碎機是我公司設計研發的一系列產品，該產品吸收了國內諸多同類產品的優點，同時采用了重型化轉子體結構，大容量破碎腔，抗磨合金板錘，厚重耐沖擊的反擊襯板，液壓調整裝置和液壓開啟裝置，確保其擁有超強的破碎能力和破碎效果，進料粒度大，出料粒度更小更細，破碎比大，產品粒型好，廣泛適用于砂石骨料行業低腐蝕性巖石的中碎、細碎作業。

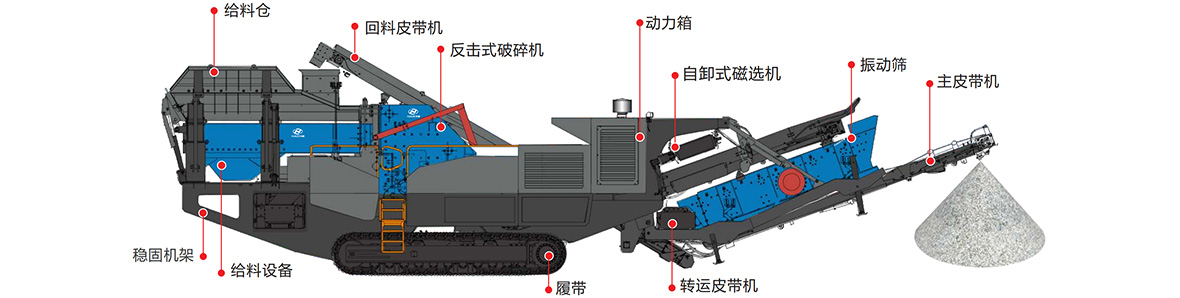

履帶式移動反擊是破碎站的結構圖

CMC系列履帶式移動反擊破碎站技術參數
	設備型號		CMC1310	CMC1214	備注
給料倉	喂料能力(t/h)		150-300	150-300
	給料倉容積（m³）		4.5	4.5
給料設備	型號（寬mm*mm）		ZSW400*110	ZSW400*110	網電/液壓驅動
	給料粒度		4010	4010
	功率（kW）		15	15
破碎設備	反擊式破碎機		PFY1310	PFY1214	網電/液壓驅動
	給料口寬度		1000	1450
	最大進料粒度		265	304
	排料尺寸		30-45	35-45
	處理能力（t/h）		165-200	220-260/300
	功率（kW）		160	220/250
主皮帶機	（寬mmmm功率kW）		1000810011	1000810011	網電/液壓驅動
出料皮帶機	（寬mmmm功率kW）		1200640011	1200640011
轉運皮帶機	（寬mmmm功率kW）		650438011	650438011
回料皮帶機	（寬mmmm功率kW）		50087005.5	50087005.5
除土側皮帶機	（寬mmmm功率kW）		50026504	50026504
振動篩	（寬mmmm功率kW）		1500360011	1500360011	網電/液壓驅動
自卸式磁選機	（型號*功率kW）		RCYQ1000*2.2	RCYQ1000*2.2	網電/液壓驅動
履帶底盤	行走形式		履帶式	履帶式	液壓驅動
	行走速度(km/h)		0.8	0.8
	最大爬坡角度		20°	20°
整機	驅動形式（根據需要選配）		液壓驅動+網電	液壓驅動+網電
			全液壓驅動	全液壓驅動	選配
	發動機	型號	濰柴	濰柴	選配:康明斯
		額定功率（kW）	97	97
		額定轉速（r/min）	1900	1900
	整機重量		50000/58500	56500/65000
	工作尺寸：長寬高		1894035404706	1894035404706
	運輸尺寸：長寬高		1715031193800	1715031193800

注：①關于破碎設備處理能力與石料硬度、給料粒度、出料粒度相關。②標配：主皮帶和尾料皮帶配折疊技術PLC+顯示器控制、除鐵器、無線遙控控制。③選配：全液壓驅動、返料系統、除塵器噴淋系統、柴油灌注泵、有線遙控、集中潤滑系統。④鑒于公司技術不斷更新，技術參數變動如不另行通知。
